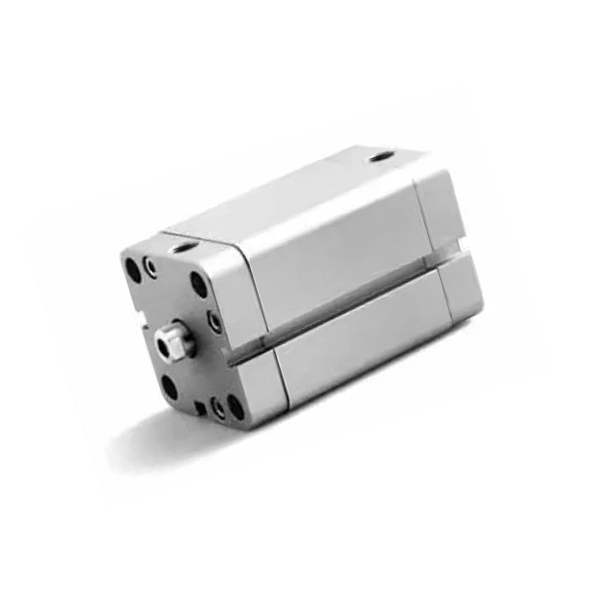

Cilindro Pneumático Compacto Unitop Magnético D/E

Cilindro Compacto Unitop Magnético D/E Haste Passante Anti-Rotação .
A pedido tambem para Altas Temperaturas(ATEX).
Pressão de Trabalho (bar)= 1÷10(S/E)
Temperatura de Trabalho=0÷ +80ºC
Temperatura de Trabalho=0÷ +150ºC(ATEX)
Lubrificante=Ar Comprimido filtrado não lubrificado.

∅Cilindro (mm)	Impulso 6bar (N)	Tração 6bar (N)
012	121	91
016	121	91
020	188	142
025	295	248
032	485	415
040	754	687
050	1.178	1.058
063	1.869	1.750
080	3.014	2.829
100	4.710	4.420

∅Cilindros
Cursos (mm)	12	16	20	25	32	40	63	80	100
5	√	√	√	√	√	√	√	√	√
10	√	√	√	√	√	√	√	√	√
15	√	√	√	√	√	√	√	√	√
20	√	√	√	√	√	√	√	√	√
25	√	√	√	√	√	√	√	√	√
30	√	√	√	√	√	√	√	√	√
35	√	√	√	√	√	√	√	√	√
40	√	√	√	√	√	√	√	√	√
50	√	√	√	√	√	√	√	√	√
60	√	√	√	√	√	√	√	√	√
70	√	√	√	√	√	√	√	√	√
75	√	√	√	√	√	√	√	√	√
80	√	√	√	√	√	√	√	√	√
90	√	√	√	√	√	√	√	√	√
100	√	√	√	√	√	√	√	√	√
125	√	√	√	√	√	√	√	√	√
160	√	√	√	√	√	√	√	√	√
200	√	√	√	√	√	√	√	√	√
250	√	√	√	√	√	√	√	√	√
300					√	√	√	√	√
350					√	√	√	√	√
400					√	√	√	√	√
