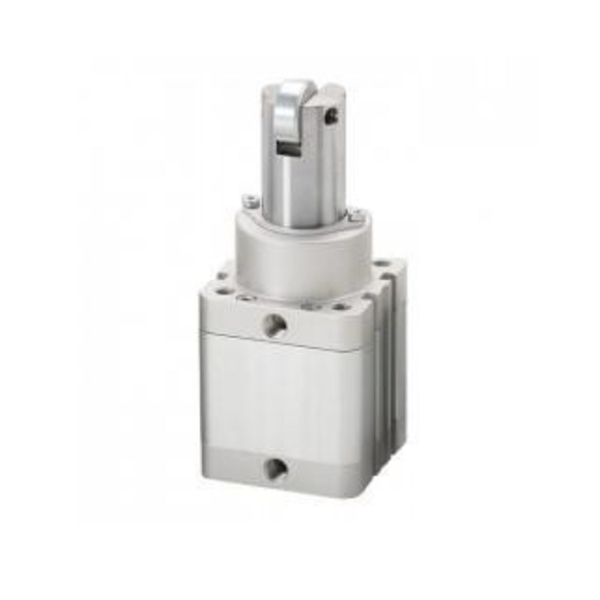

Cilindro de Bloqueio Simples efeito Haste com Rolo.
Pressão de Trabalho (bar)= 1÷10(D/E)
Temperatura de Trabalho=0÷ +80ºC
Lubrificante=Ar Comprimido filtrado não lubrificado.
Cilindros de bloqueio da série ST, disponíveis na versão de efeito magnético simples com diâmetros 20, 32, 50 e 80 mm e que podem ser produzidos com a norma ISO 21287 ou UNITOP. A haste de aço inoxidável cromada . Os produtos com tubos ocos para a inserção de sensores retráteis podem ser fornecidos com uma haste lisa ou com um rolo adequado para deslizar as cargas. A pedido, podem ser feitas variantes com passagem de haste, efeito de mola dupla e vedantes de alta temperatura. Esses cilindros são típicos em aplicações que têm como objetivo bloquear algumas partes móveis em uma linha. A função é possível graças à haste grande e robusta que é usada como pino de bloqueio ou libertação, para garantir um movimento simples e controlado.
∅Cilindro
(mm) |
Impulso 6bar
(N) |
Tração 6bar
(N) |
| 020 |
188 |
142 |
| 032 |
482 |
415 |
| 050 |
1.178 |
1.058 |
| 080 |
3.014 |
2.829 |
| ∅Cilindros |
Cursos
(mm) |
20 |
32 |
50 |
80 |
| 015 |
√ |
√ |
√ |
√ |
| 020 |
√ |
√ |
√ |
√ |
| 030 |
√ |
√ |
√ |
√ |
Durabilidade e Garantia.
Garantia de Qualidade.
Para mais Informações por favor, Consulte-nos.
