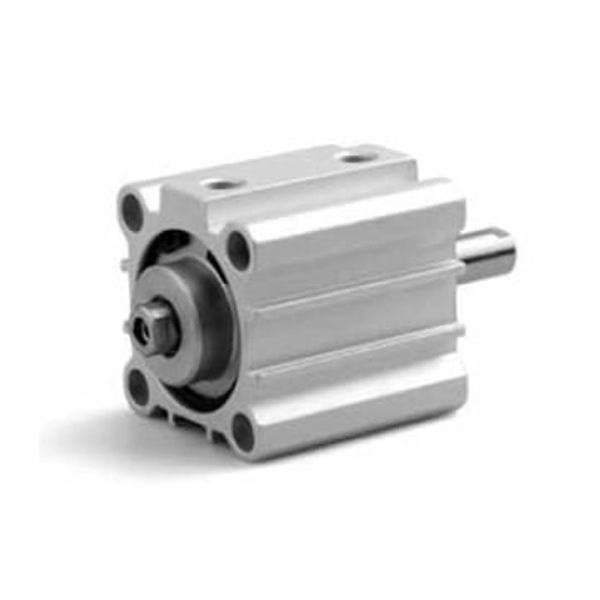

Cilindro Pneumático Pequeno Curso Duplo Efeito Haste Passante

Cilindro Pequeno. Curso Duplo Efeito
A pedido também para Altas Temperaturas(ATEX).
Pressão de Trabalho (bar)= 1÷10(S/E)
Temperatura de Trabalho=0÷ +80ºC
Temperatura de Trabalho=0÷ +150ºC(ATEX).
Lubrificante=Ar Comprimido filtrado não lubrificado.

∅Cilindro (mm)	Impulso 6bar (N)	Tração 6bar (N)
012	42	42
016	84	84
020	129	129
025	230	230
032	392	392
040	663	663
050	990	990
063	1.650	1.650
080	2.800	2.800
100	4.370	4.370

∅Cilindros
Cursos (mm)	16	20	25	32	40	50	63	80	100
5	√	√	√	√	√	√	√	√	√
10	√	√	√	√	√	√	√	√	√
15	√	√	√	√	√	√	√	√	√
20	√	√	√	√	√	√	√	√	√
25	√	√	√	√	√	√	√	√	√
30	√	√	√	√	√	√	√	√	√
35	√	√	√	√	√	√	√	√	√
40	√	√	√	√	√	√	√	√	√
50	√	√	√	√	√	√	√	√	√
60	√	√	√	√	√	√	√	√	√
70	√	√	√	√	√	√	√	√	√
75	√	√	√	√	√	√	√	√	√
80	√	√	√	√	√	√	√	√	√
90	√	√	√	√	√	√	√	√	√
100	√	√	√	√	√	√	√	√	√
125		√	√	√	√	√	√	√	√
160				√	√	√	√	√	√
200						√	√	√	√
250								√	√
