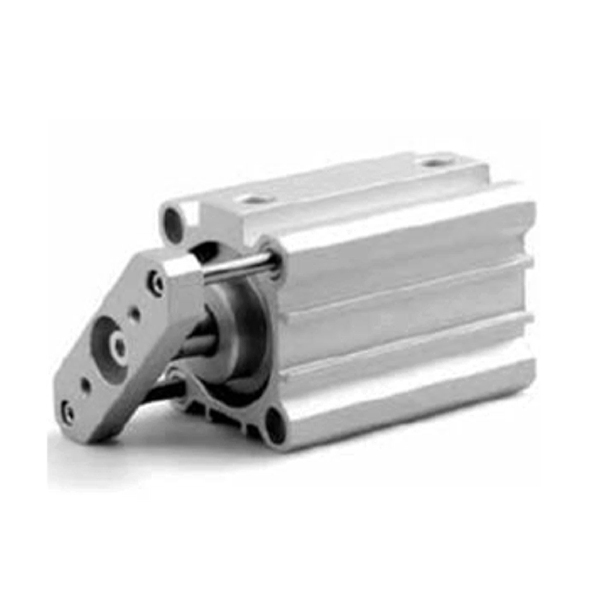

Cilindro Pneumático Pequeno Curso Duplo Efeito Magnético Anti-Rotação

Cilindro Pequeno. Curso D/E Magnético Anti-Rotação.
A pedido também para Altas Temperaturas(ATEX).
Pressão de Trabalho (bar)= 1÷10(S/E)
Temperatura de Trabalho=0÷ +80ºC
Temperatura de Trabalho=0÷ +150ºC(ATEX).
Lubrificante=Ar Comprimido filtrado não lubrificado.

∅Cilindro (mm)	Impulso 6bar (N)	Tração 6bar (N)
012	–	–
016	–	–
020	173	123
025	272	225
032	454	385
040	750	653
050	1.110	980
063	1.750	1.630
080	2.970	2.770
100	4.620	4.330

∅Cilindros
Cursos (mm)	20	25	32	40	50	63	80	100
5	√	√	√	√	√	√	√	√
10	√	√	√	√	√	√	√	√
15	√	√	√	√	√	√	√	√
20	√	√	√	√	√	√	√	√
25	√	√	√	√	√	√	√	√
30	√	√	√	√	√	√	√	√
35	√	√	√	√	√	√	√	√
40	√	√	√	√	√	√	√	√
50	√	√	√	√	√	√	√	√
60	√	√	√	√	√	√	√	√
70	√	√	√	√	√	√	√	√
75	√	√	√	√	√	√	√	√
80	√	√	√	√	√	√	√	√
90	√	√	√	√	√	√	√	√
100	√	√	√	√	√	√	√	√
125	√	√	√	√	√	√	√	√
160	√	√	√	√	√	√	√	√
200	√	√	√	√	√	√	√	√
250						√	√	√
