Válvula Sede a 50º INOX 304 Duplo Efeito-N.A.
Aplicação: As válvulas Angulares são utilizadas para controle ON-Off de Varios tipos de fluidos, incluindo Vapor, Ar, Oleo, Agua, inclusive fluidos Agressivos e contaminados. Podem ser aplicadas para pressões de trabalho de 0 a 16 Bar e temperatura de 0 a 180ºC. São utilizadas na Industria Quimica, de Cosméticos, de alimentos e bebidas, hospitais, lavanderias, farmacêuticas, borrachas têxteis, entre outras. Características: Válvula com atuador tipo pistão retorno por mola em versões normal aberta e normal fechada. Corpo angular de passagem reta Tipo Y com alto coeficiente de vazão (CV).Obturador com disco em PTFE, proporcionando melhor vedação. Sentido de fecho contraria ao fluxo, proporcionando uma operação amortecida, evitando golpes de chicote.
ÁGUA -GÁS NEUTRO OU LIQUIDO – ETANOL -ÓLEO- PRODUTOS ALIMENTARES – VAPOR – SOLUÇÕES DE BAIXA CONCENTRAÇÃO ÁCIDAS OU ALCALINAS
| Código | Rosca BSP |
∅Furo (mm) |
Atuador (mm) |
kV (m³/h) |
Diferencial Admitido (bar) |
Pressão de Comando (bar) |
| EMC10-40D | 3/8″ | 13 | 40 | 4.7 | 0-16 | 0-2 |
| EMC10-50D | 3/8″ | 13 | 50 | 4.7 | 0-16 | 0-1 |
| EMC15-40D | 1/2″ | 13 | 40 | 4.7 | 0-16 | 0-2 |
| EMC15-50D | 1/2″ | 13 | 50 | 4.7 | 0-16 | 0-1 |
| EMC20-50D | 3/4″ | 18 | 50 | 9.5 | 0-16 | 0-2 |
| EMC25-50D | 1″ | 24 | 50 | 18.1 | 0-16 | 0-3.5 |
| EMC25-63D | 1″ | 24 | 63 | 18.1 | 0-16 | 0-2 |
| EMC32-63D | 1″¼ | 31 | 63 | 23.1 | 0-16 | 0-4 |
| EMC40-63D | 1″½ | 35 | 63 | 32.9 | 0-16 | 0-5 |
| EMC50-63D | 2″ | 45 | 63 | 52.8 | 0-10 | 0-8 |
| EMC50-80D | 2″ | 45 | 80 | 52.8 | 0-16 | 0-5 |

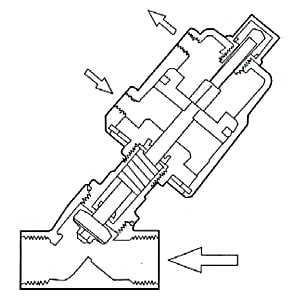

Válvula Duplo Efeito N.A.
Entrada do fluido por cima ou por baixo.
Pressão de comando abre e fecha a válvula.
Este modo requer 2 válvulas piloto.
Válvula Sede a 50º INOX 304 Duplo Efeito-N.A.
